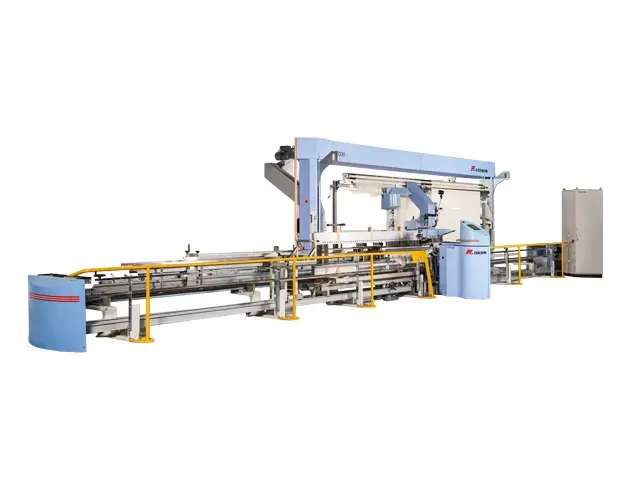

RFAD30 tam otomatik çizim makinesi, karmaşık işlemle yapılan kumaşların çizimiyle başa çıkmak için bir tür ekipmantır.
Öğe | İçerik | Açıklama | |
Temel yapılandırma | Sabit çizim makinesi | ||
Mobil çizim-çözgü kiriş standı ile arabası, bir kaldırma cihazı var | Standart yapılandırma olarak 2 takım | ||
Çizim için tutucu kanca kullanarak çizim modülü | |||
Bir çözgü tabakası ile çözgü bölme modülü (leasing fonksiyonu ile) | |||
Iki hehedepo kılavuz rayları ile hehemodülü | |||
Reed modülü (standart aralık) | |||
Altı stop çubuklu tel modülü bırakın | |||
Ana bilgisayar ve U disk sürücüsü ile kontrol modülü | |||
Çizim hızı | Maksimum çizim hızı 165 adet/dakikadır | ||
Iplik muayene | Elektronik çift çözgü algılama | ||
Iplik hammadde | Pamuk ipliği ve karışımlı iplik (tarak ve penye sınırlı değildir) | ||
Iplik sayısı | 5 ~ 150S | ||
Çözgü ışını | Leasing ile veya olmadan bir çözgü ipliği tabakası | ||
Maksimum nominal genişlik | 230cm, 400cm | ||
Maksimum yan plaka çapı | 120cm | ||
Maksimum ağırlık | 1200KG | Kiriş kamyon ile | |
Heddle tel | Healdloop tipi | J, C, O | Serileştirme |
Heddle türü | Tek sıralı sağlıklı/çift sıralı sağlıklı | ||
Heddle yüksekliği | 260mm-382mm (11 " -15") | Ayarlanabilir | |
Heddle kalınlığı | 0.25mm, 0.30mm, 0.38mm | ||
Heddle göz boyutu | Minimum 5.5x1.2mm, maksimum 10mm | ||
Herows satır sayısı | Max 16 satır (O) | 16 satır | |
Heald çerçeve için gereksinimleri | Ayrılabilir headhead ile | ||
Konumlandırma oluğu ile (saz tarafından görüntülenirken sağ tarafta) | |||
Konumlandırma oluğu olmadan | İsteğe bağlı yapılandırma | ||
Damla tel | Damla tel formu | Açık tip, yakın tip | |
Damla tel satır sayısı | 6 sıralı çıkış | ||
Damla tel genişliği | 7-11mm | Ayarlanabilir | |
Damla tel uzunluğu | 125mm-180mm | Ayarlanabilir | |
Damla tel kalınlığı | 0.20mm-0.65mm | Ayarlanabilir | |
Reed | Maksimum kamış genişliği | 230cm, 400cm | |
Kamış diş yoğunluğu | 5 ~ 75 diş/inç | ||
Reed dişlerinin yüksekliği | 40-100mm | ||
Kamış yüksekliği | 80-150mm | ||
Kamış dişlerinin derinliği | Maksimum 16mm | ||
Reed formu | Düz kamış, profilli kamış ve çift sıralı kamış | ||
Öğe | İçerik | Açıklama | |
Kontrol | Yazılım | Windows işletim sistemi | |
Yazıcı | USB veya ağ yazıcısı | ||
Dil | Çince, İngilizce; Diğer diller istek üzerine mevcuttur | ||
Çizim makinesinde güç kaynağı talebi | Topraklama ile üç fazlı ızgara, nötr tel yok | ||
Harici sigorta koruması, faz başına minimum 10A | |||
Güç yaklaşık 1.6 kilowatt (kVA) | |||
3x220V AC ± 10%; 50 Hertz (Hz) | Kaldırma cihazı ile güçlendirilmiş çizim arabası güç kaynağı talebi | Topraklama korumalı tek fazlı güç kaynağı | |
Harici sigorta koruması, faz başına minimum 10A | |||
2x220V AC ± 10%; 50 Hertz (Hz) | |||
Gaz kaynağı talebi | Giriş basıncı | 0.7Mpa-1Mpa | |
Hava basıncı dalgalanması | <± 0.05 Mpa | ||
Minimum hava kaynağı | Ana makine tablosu 850, emme borusu 500, toplam tedarik 1350NL/min | ||
Barometrik çiğ noktası | -17 ℃, atmosferik basınç altında bir adsorpsiyon kurutucu kullanın | ||
Yağ içeriği | Temelde yağ yok, artık yağ içeriği <1mg/Nm3 /< 0.8 ppm'dir. | ||
Kirlilik içeriği | Katı kirlilik içeriği <5mg/m3, parçacık boyutu <5pm | ||
Hava kalitesi | ISO 8573.1; Kalite seviyesi: 3 | ||
Çevre gereksinimleri | Kapalı koşullar | Tekstil fabrikalarında ortak uygulama koşulları ile kabaca aynıdır. Cam tozu ve benzeri maddeler gibi aşındırıcılar içermez | |
Nem | Bağıl nem 30-95%, yoğuşma yok | ||
Ortam havası | Asitsiz | ||
Sıcaklık | Çalışma sıcaklığı + 18 ila + 40 ° c, kapatma sıcaklığı + 5 ila + 45 ° c | ||
Maksimum sıcaklık farkı 10 saat içinde 15 ° c'den fazla olmayacaktır | |||
Oda yüksekliği | 260cm | ||
Aydınlatma | Çalışma yüzü için 700 lux gereklidir (normal yazma ortamına eşdeğer) | ||
Zemin talebi | Malzemeler | Beton dökme zemini; Çalışma alanında zemin sağlam olacak ve yük kalınlığı 16 cm olacaktır. | |
Düzlük | Maksimum paralellik olmayan ± 15mm veya toplam fark 30mm | ||
Düzlem gereksinimleri | Pürüzlülüğün geleneksel beton aralığında olması gerekir, yani yüksek noktadan alt noktaya Rf max ≤ 3mm yükseklik farkı kabul edilebilir aralığı | ||
Taşıma kapasitesi | ≥ 900kg/m2 (model 230), ≥ 1100kg/m2 (model 400) | ||
Gürültü | Operatörün pozisyonunda ölçerken 81 desibel | ||
İsteğe bağlı konfigürasyonun fonksiyonları ve cihazları | Kaba yarn√, yün, düz filament, şantuk ipliği, boucle | ||
Özel iplik | |||
İki katmanlı çözgü tabakası, renkli çevrim kontrolü (kiralama makinesi gereklidir) | |||
Renkli çevrim izleme ve kontrol | |||
Boyut | L = uzunluk (mm) | W = genişlik (mm) | H = yükseklik (mm) | Ağırlık (kg) | |
Genel sistem | RFAD-230 | 8000 | 1900 | 1850 | 2400 (çizim taşıma arabası yok) |
RFAD-400 | 12700 | 1900 | 1850 | 2400 (çizim taşıma arabası yok) | |
Kontrol kutusu | 700 | 650 | 2000 | 200 | |
Çizim-taşıma arabası | 2.3 m | 3900 | 1600 | 2400 | 1150 (kaldırma cihazının yük kapasitesi 360kg) |
4.0 m | 5900 | 2400 | 2540 | 1300 (kaldırma cihazının yük kapasitesi 360kg) |
Talep edilen alan (Minimum gereksinim) | L = uzunluk (mm) | W = genişlik (mm) | H = yükseklik (mm) | Minimum kullanılabilir alan (m²) |
RFAD30-230 1 çizim ile-taşımaArabası | 9000 | 5600 | 2450 | Yaklaşık 50m ² (Çözgü ışın taşıma arabası geçişi hariç) |
RFAD30-230 1 çizim taşıma arabası ile | 9000 | 7700 | 2450 | Yaklaşık 75m ² (Çözgü ışın taşıma arabası geçişi hariç) |
RFAD30-400 1 çizim taşıma arabası ile | 14000 | 7200 | 2600 | Yaklaşık 100m ² (Çözgü ışın taşıma arabası geçişi hariç) |
RFAD30-400 1 çizim taşıma arabası ile | 14000 | 9300 | 2600 | Yaklaşık 130m ² (Çözgü ışın taşıma arabası geçişi hariç) |
Bu model tam fonksiyonlara sahiptir, standart konfigürasyonu yükseltme işlevine sahip creel arabası, kiralama işlevine sahip kafa içerir.
RFAD30 ileShuttleless makinesiRenkli çevrim izleme fonksiyonu isteğe bağlıdır.
RFAD30 otomatik çözgü çekme makinesi ile, kaba iplik, yün iplik ve düz filament vb. Için özel konfigürasyon da sağlanabilir.
Başarılı bir şekilde geliştirilmiş renkli kiralama makinemizle, çizim makinesi, iplik boyalı dokuma gibi son derece karmaşık örgülerin çizim işlemine tam olarak uyum sağlayabilir.
